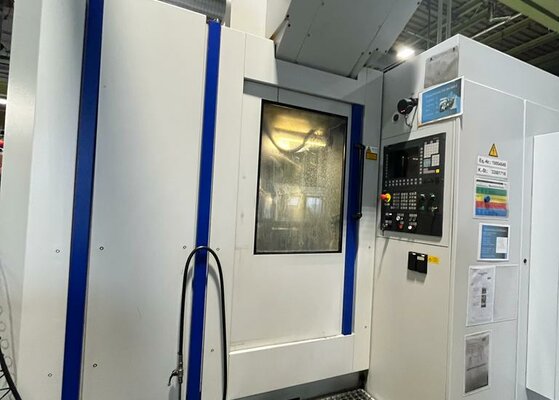

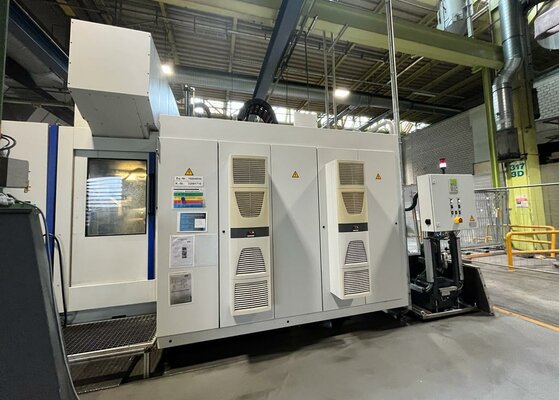

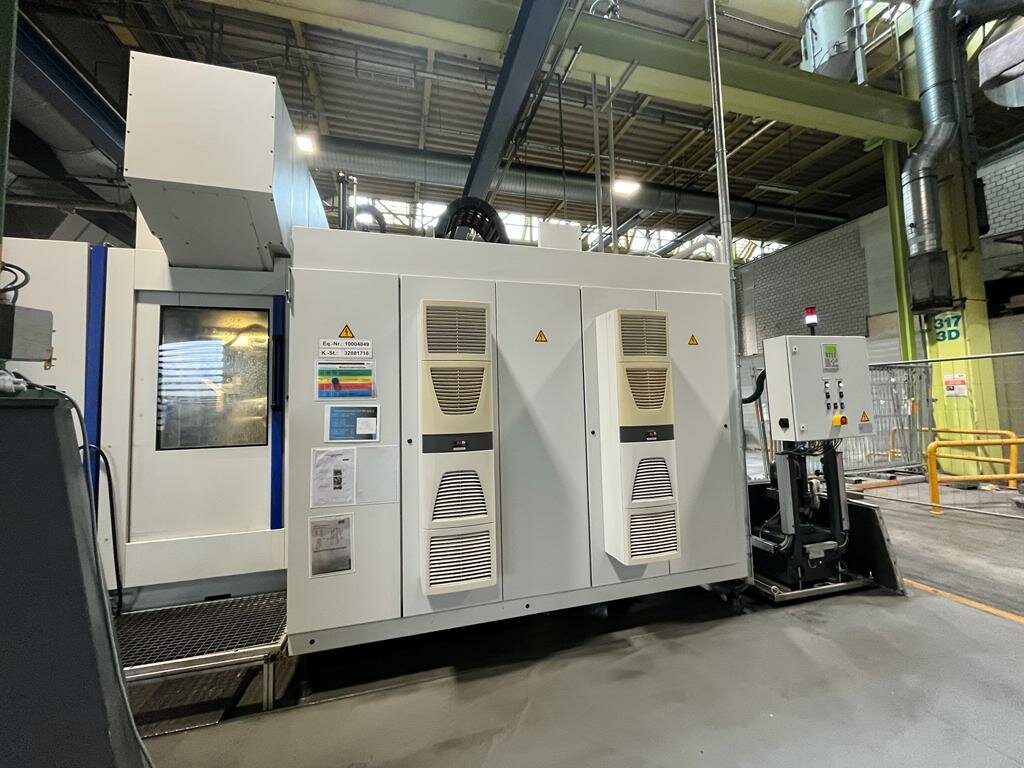

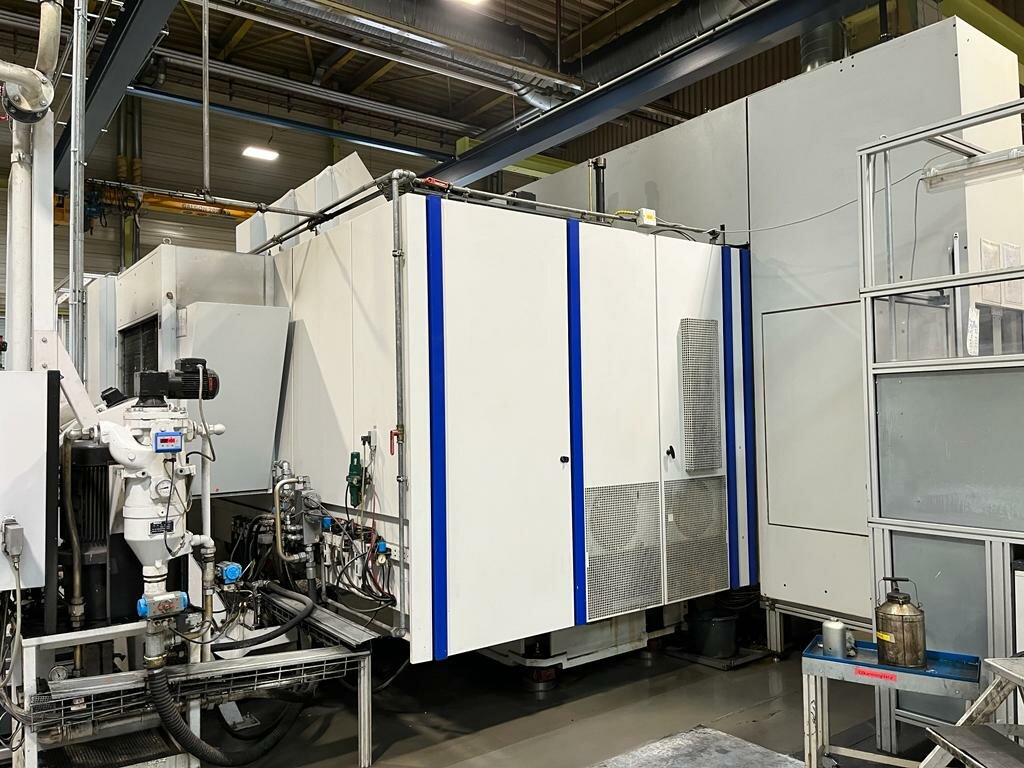

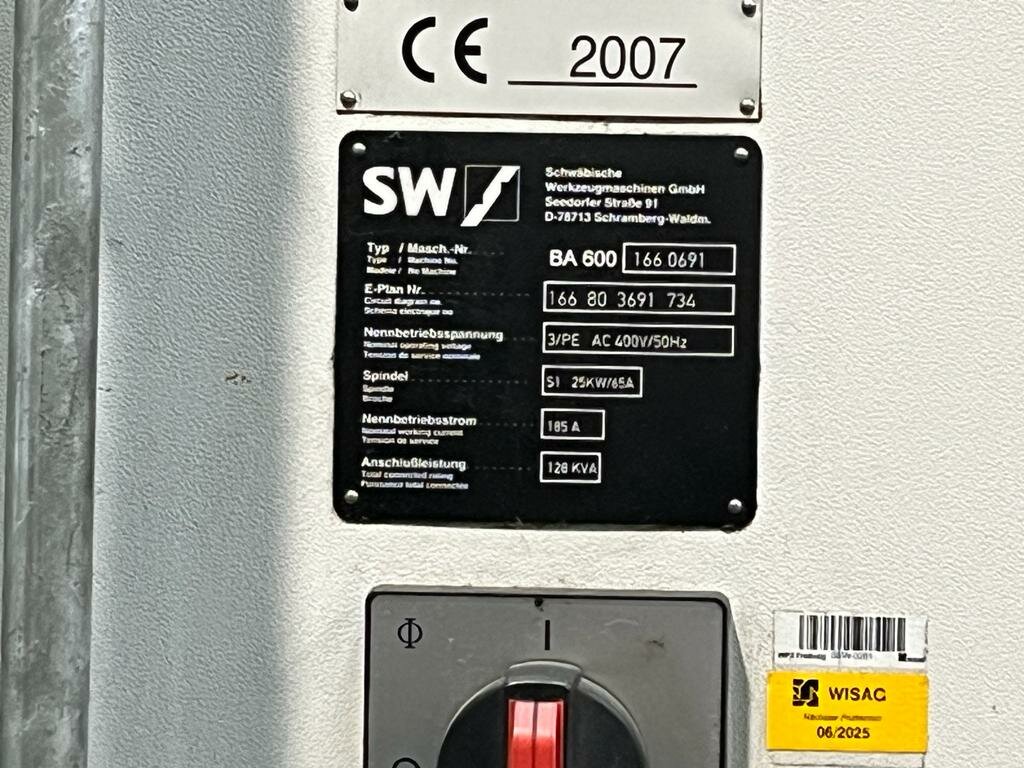

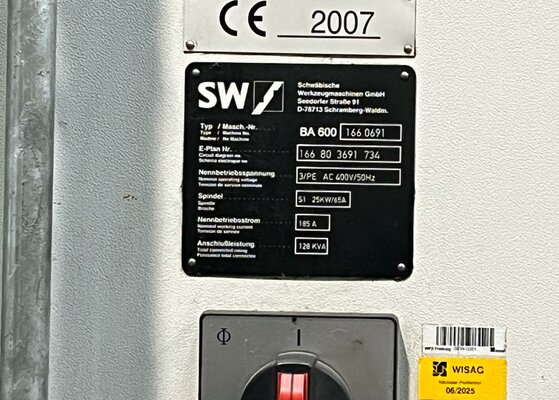

BA 600-2 CNC, Horizontales Fräs- und Bohrzentrum SW Schwäbische Werkzeugmaschinen GmbH

Technische Daten

Verfahrwege:

X-Achse                                           600 mm

Y-Achse (Wechselstellung)         600 (975) mm

Z-Achse                                           500 mm

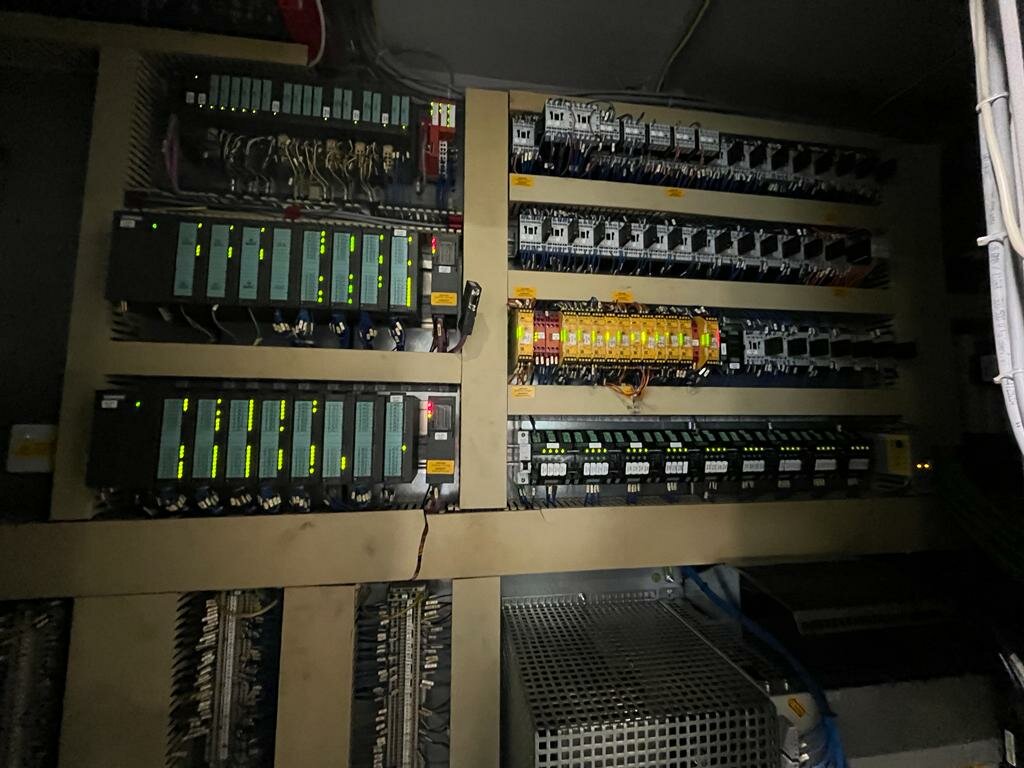

Steuerung:

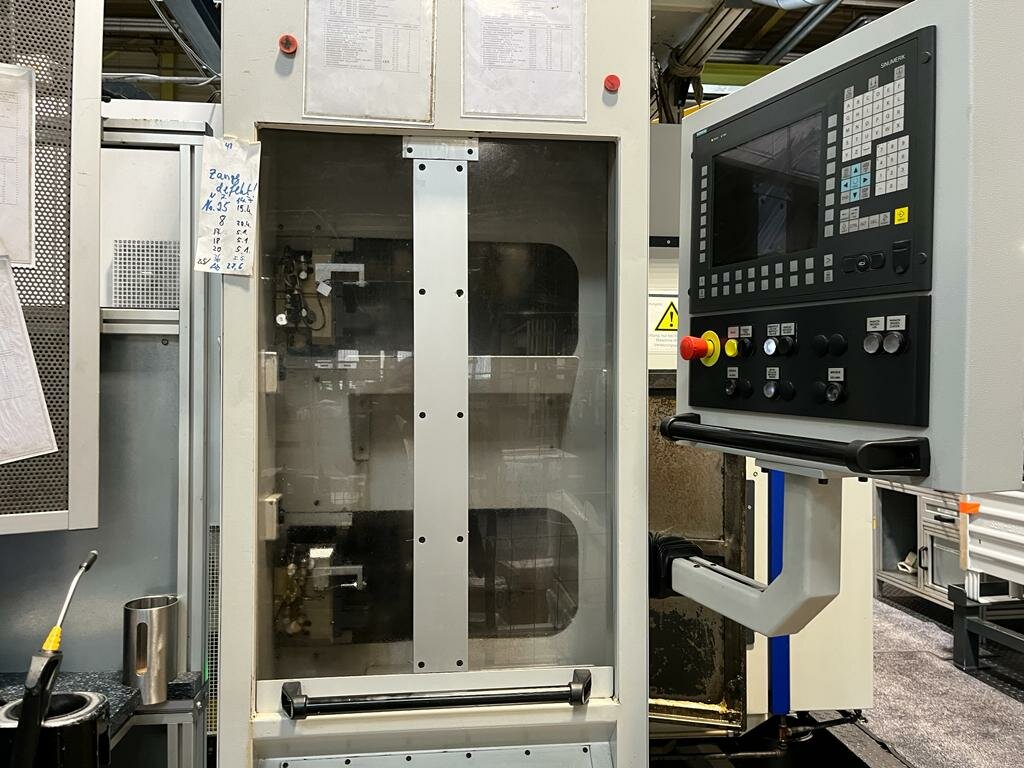

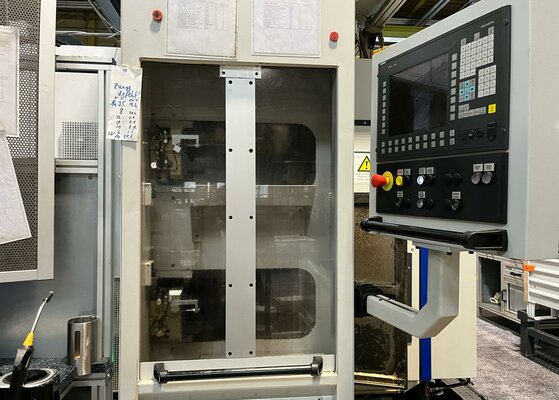

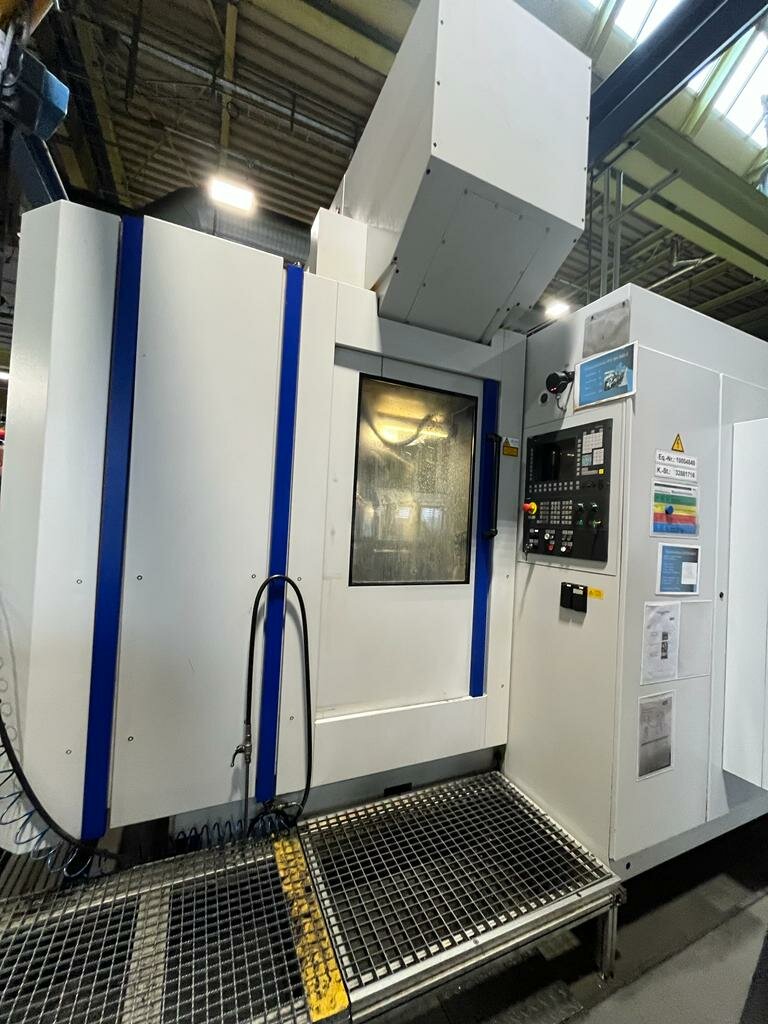

Siemens 840D-Steuerung, seitlich angebracht

Vorschub-/Eilganggeschwindigkeit:

X, Y, Z                                              1 – 45000 mm/min

Max. Vorschubkraft X, Y, Z          15.000 N

Mittlere Beschleunigung:

X, Y, Z                                              2,5 m/s²

Messsystem:

Direktes Wegmesssystem X, Y, Z

Spindeln:

Spindeldrehzahl (stufenlos)         20-10.000 U/min

Drehmoment                                   2 x 363 Nm (S6/40%ED)

Leistung                                           2 x 38 kW (S6/40%ED)

HSK –A 100, Anordnung horizontal nebeneinander

Spindelabstand                              600 mm

Spindellagerdurchmesser            100 mm

Motorspindeln flüssigkeitsgekühlt in AC-Technik

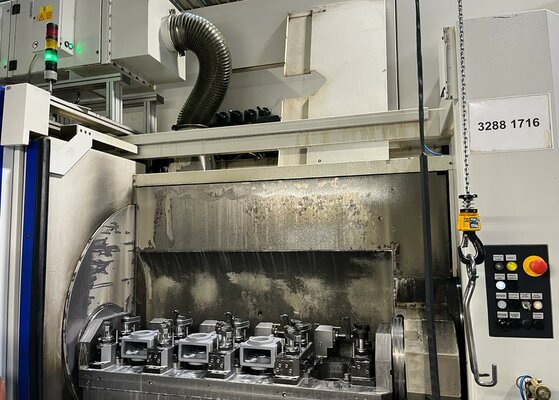

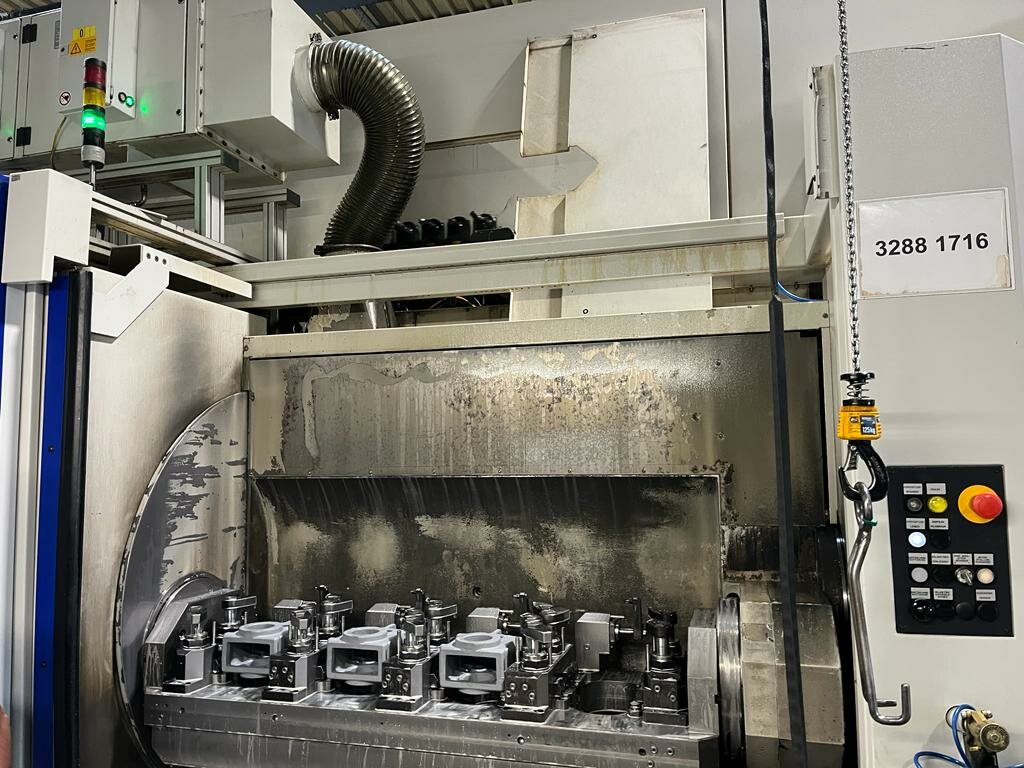

Arbeitsbereich:

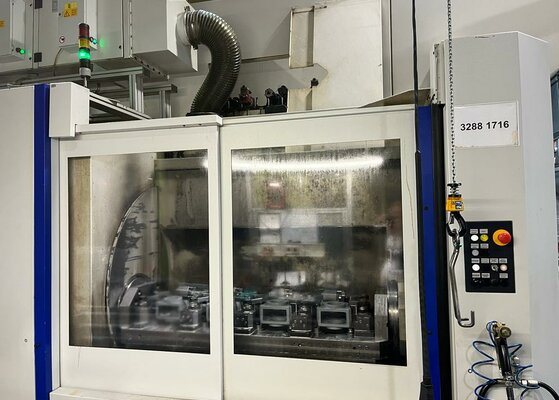

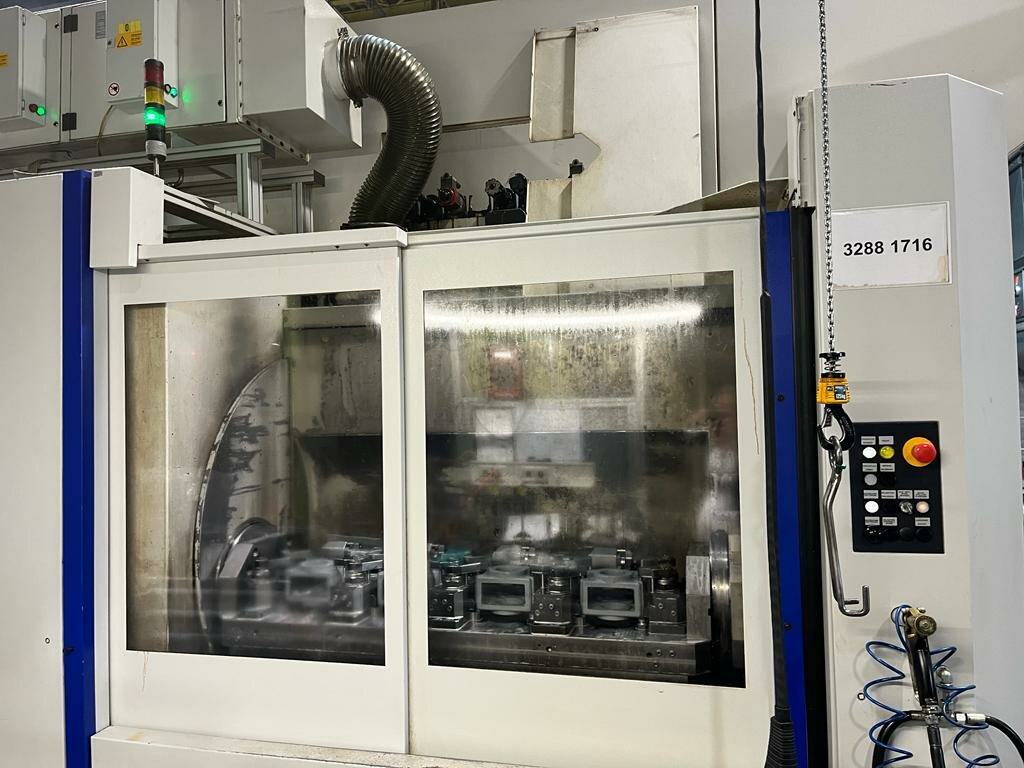

Schwenkträger mit Planverzahnung, max. Transportlast 2000 kg

Schwenkzeit 0/180 Grad ca. 6,0 sec

Trennwand zwischen Zerspan- und Bestückungsbereich

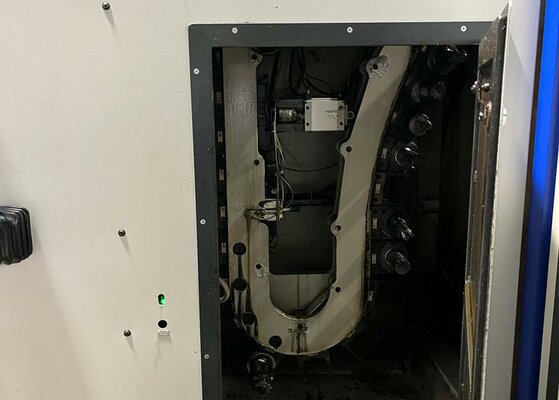

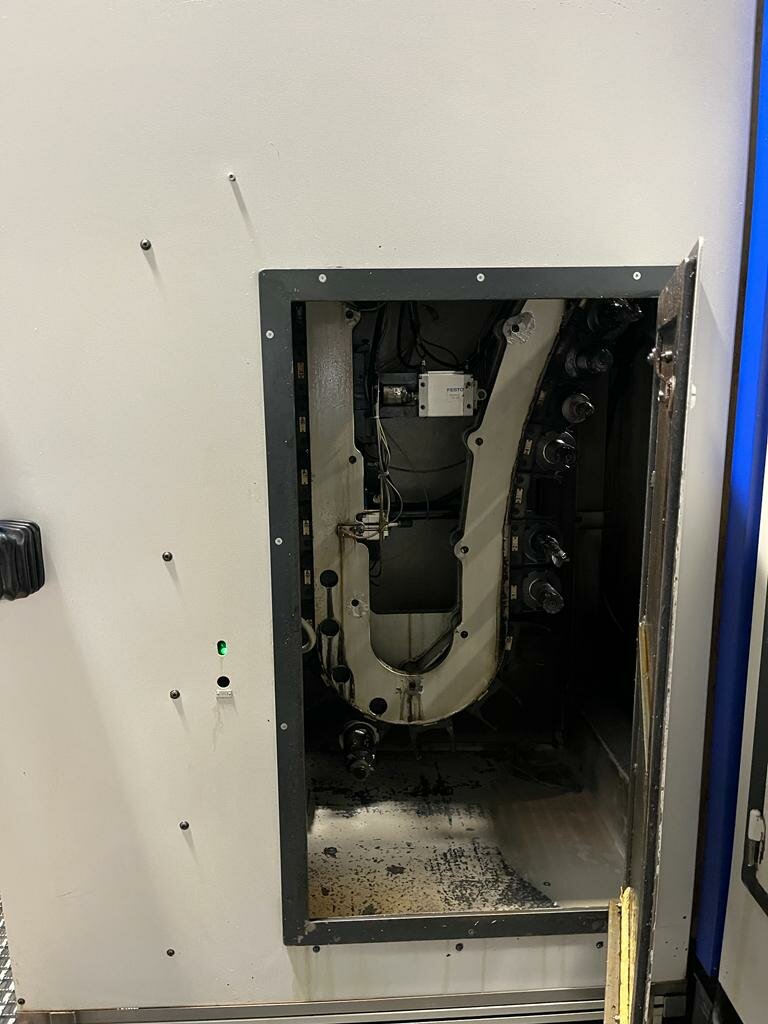

Werkzeugmagazin:

2 x 50 Werkzeuge HSK-A 100 Kettenmagazin

Werkzeugwechselzeit (Span/Span) 4,48 sec.

max. Werkzeugdurchmesser 100 mm

250 mm bei freiem Nebenplatz

max. Werkzeuglänge 420 mm

max. Werkzeuggewicht 20 kg

Ausstattung:

Zentralschmierung

Öl-Minimalmengenschmierung (Spindelschmierung)

Späneförderer (Scharnierbandförderer)

Kühlschmierstoffreinigung mit Kompaktbandfilter

Hydraulikanlage

Wartungseinheit

Wasserrückkühler

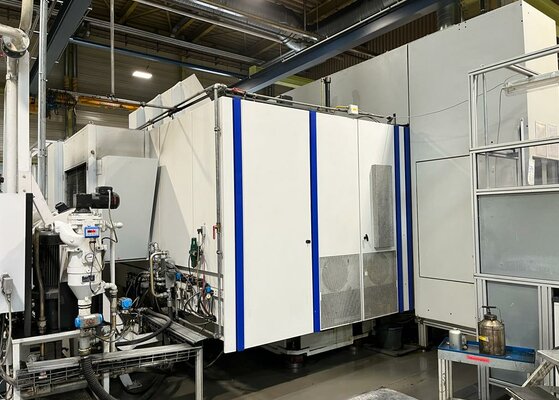

Vollverkleidung, Kranbeladung möglich

Abmessungen:

ca. 5,15 x 8,50 x 4,20 m

Gewicht: ca. 20.000 kg
