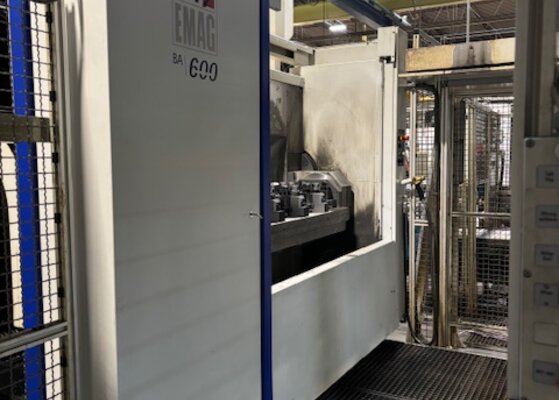

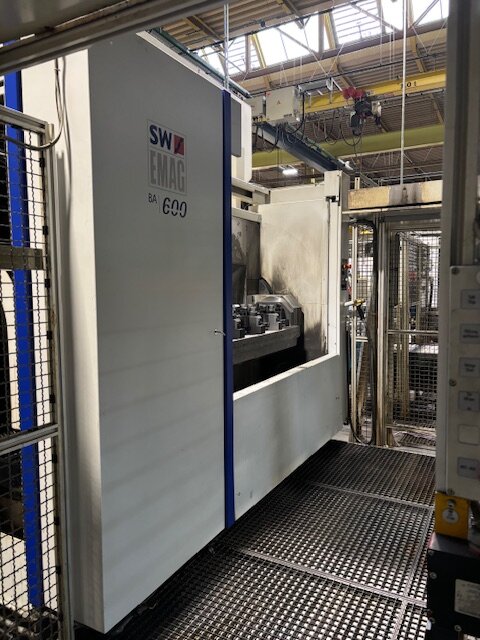

BA 600 - 2 CNC SW-Maschinen

Technische Daten

Verfahrwege:

X-Achse                                           600 mm

Y-Achse (Wechselstellung)          600 (975) mm

Z-Achse                                           500 mm

Steuerung:

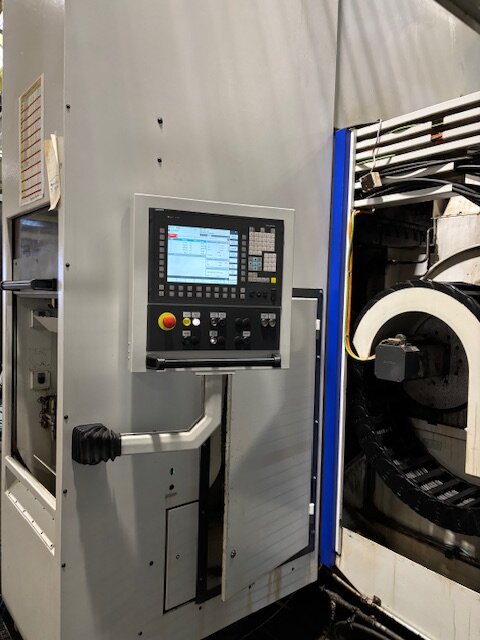

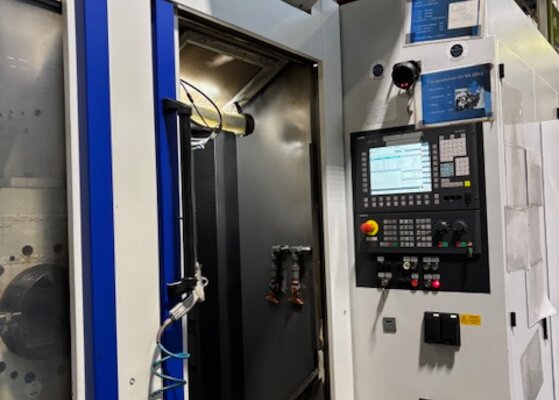

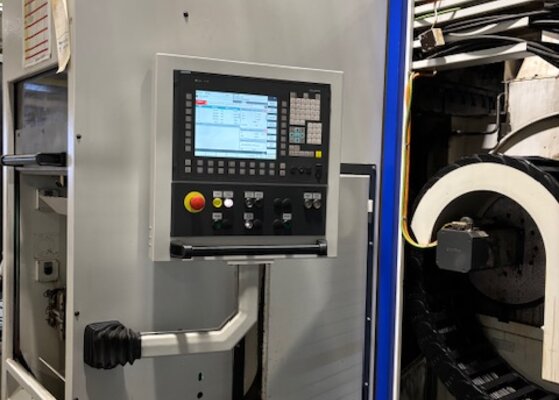

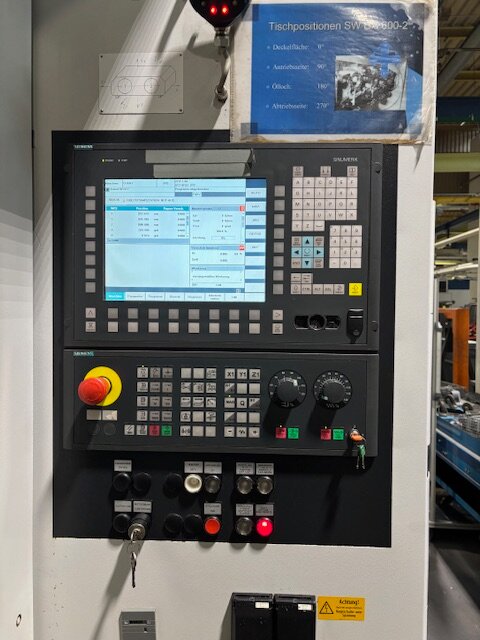

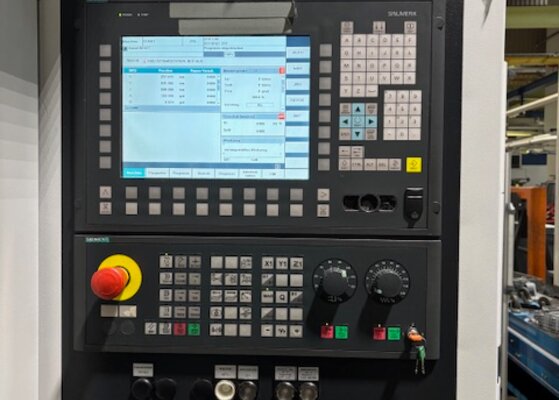

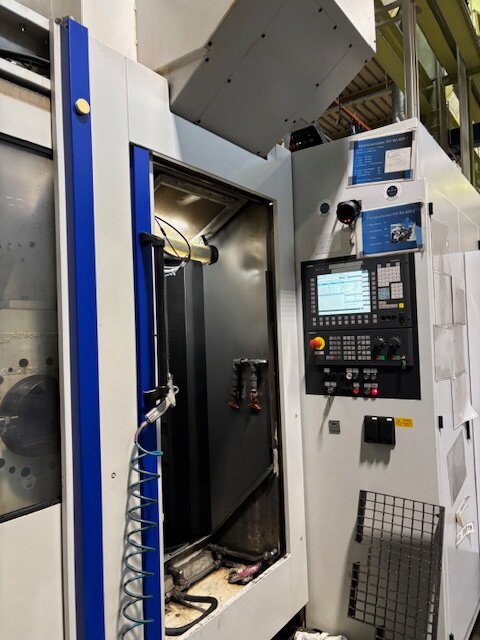

Siemens 840D-Steuerung, seitlich angebracht

Vorschub-/Eilganggeschwindigkeit:

X, Y, Z                                             1 – 45000 mm/min

Max. Vorschubkraft X, Y, Z         15.000 N

Mittlere Beschleunigung:

X, Y, Z                                              2,5 m/s²

Messsystem:

Absolut Wegmesssystem X, Y, Z

Spindeln:

Spindeldrehzahl (stufenlos)        20-10.000 U/min

Drehmoment                                  2 x 363 Nm (S6/40%ED)

Leistung                                          2 x 38 kW (S6/40%ED)

HSK –A 100,                                  Anordnung horizontal nebeneinander

Spindelabstand                             600 mm

Spindellagerdurchmesser            100 mm

Motorspindeln flüssigkeitsgekühlt in AC-Technik

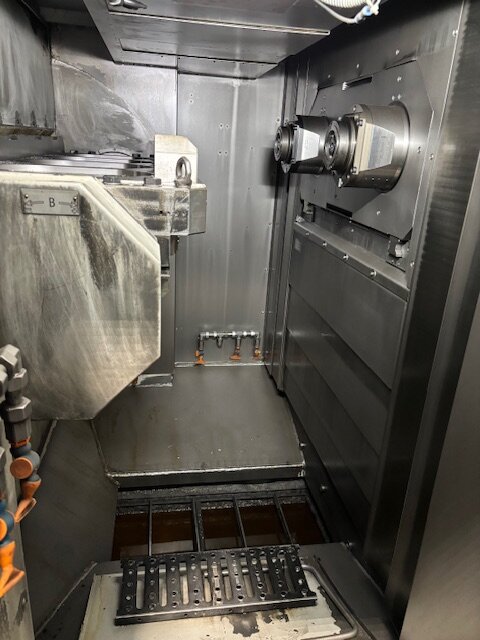

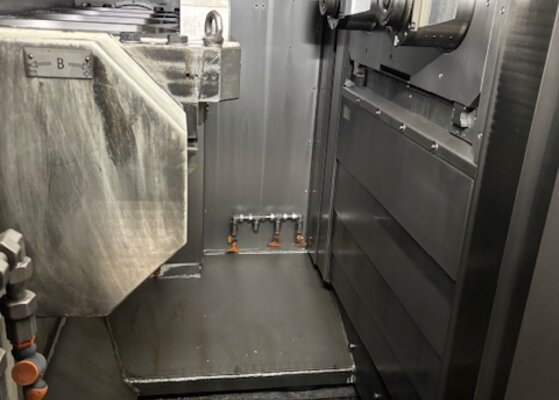

Arbeitsbereich:

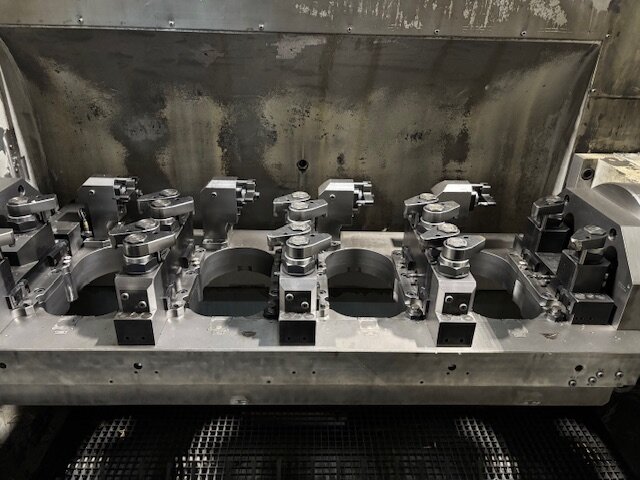

Schwenkträger mit Planverzahnung, max. Transportlast 2000 kg

Schwenkzeit 0/180 Grad ca. 6,0 sec

Trennwand zwischen Zerspan- und Bestückungsbereich

Werkzeugmagazin:

2 x 40 Werkzeuge HSK-A 100 Kettenmagazin, platzcodiert

Pickup automatisch

Werkzeugwechselzeit (Span/Span) 4,9 sec.

max. Werkzeugdurchmesser 100 mm

250 mm bei freiem Nebenplatz

max. Werkzeuglänge 350 mm

max. Werkzeuggewicht 20 kg

Ausstattung:

Zentralschmierung

Öl-Minimalmengenschmierung (Spindelschmierung)

Späneförderer

Anschluss für Zentrale Kühlmittelanlage

Hydraulikanlage

Wartungseinheit

Wasserrückkühler

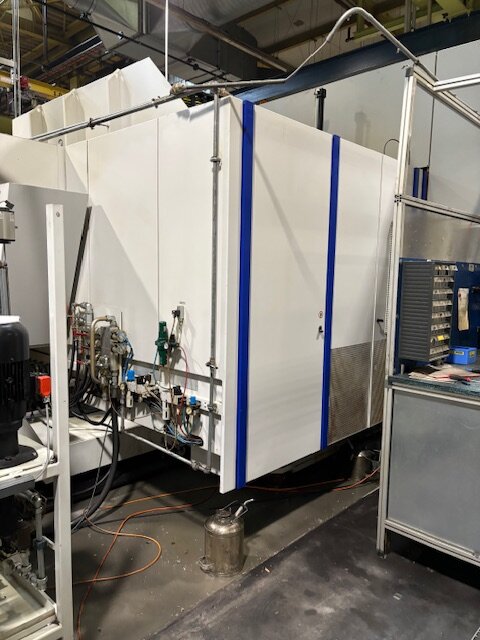

Vollverkleidung, Kranbeladung möglich

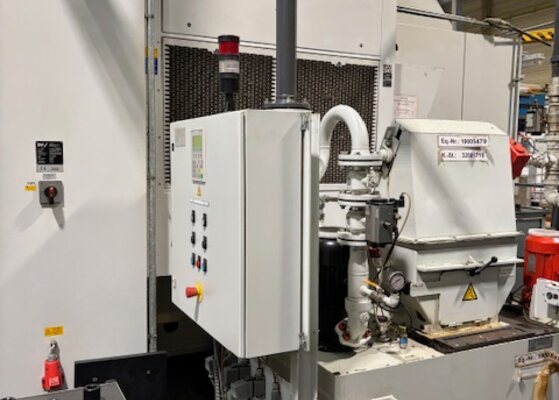

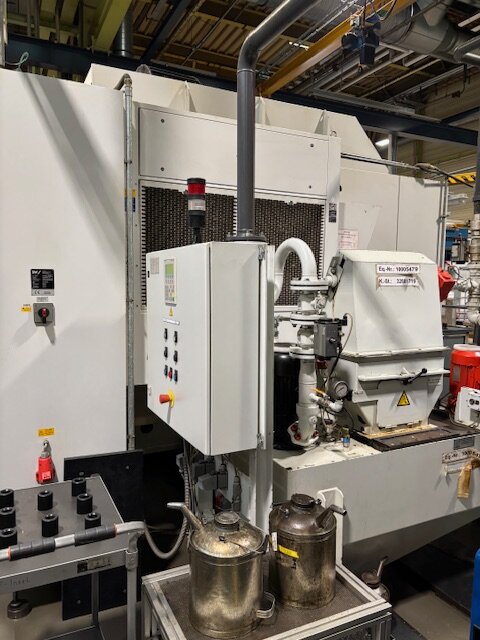

Abmessungen, mit Papierbandfilter:

ca. 5,15 x 8,50 x 4,20 m

Gewicht: ca. 20.000 kg

Abmessungen, ohne Papierbandfilter:

ca. 5,15 x 6,60 x 4,20 m

Sonstiges:

-      dem Alter entsprechend guter Zustand

-      Jahreswartungen wurden vom Vorbesitzer Regelmäßig durchgeführt

--- Verkauf ohne Spannmittel ---

--- ohne Fundamentteile ---

Sofort verfügbar, Termin nach Absprache

EXW 72793 Pfullingen,

In Hauptbestandteile demontiert

Transport zum Aufbauort durch Kunde/Käufer!

Abmessungen/Transportabmessungen der Haupt-Maschinenteile:

1 Stk   Maschineneinheit (X ,Y ,Z)         mm 3800 x 3350 x 3400   ca. 13000kg

1 Stk   Tischeinheit                                  mm 4400 x 2400 x 3400   ca. 10000 kg

Zuzügl. Peripherieanlagen wie z.B. Späneförderer, Kleinteile, Bleche etc.
